IoT-мониторинг және жабдықты басқару
Тоңазытқыштар, қоймалар, дүкендер және өндірістік жабдық браузерден бақылауда
Жабдық нысандарда тұр, ал сіз кеңседесіз. Біз оған датчиктер қоямыз, оларды интернетке қосамыз және көрсеткіштерді браузерде ашылатын бір бағдарламаға шығарамыз. Температура нормадан шықса, есік ашық қалса немесе қуат жоғалса — жауапты қызметкер хабарламаны бірден алады, бұл туралы таңертең бүлінген тауар бойынша білмейді.
IoT-мониторинг жүйесі
не істейді
Қарапайым сөзбен: жабдыққа маңыздысын үнемі өлшейтін шағын аспаптар қойылады — камера ішіндегі температураны, есіктің ашық-жабықтығын, электр бар-жоғын, компрессордың жұмыс істеп тұрғанын. Минутына бір рет бұл өлшемдер интернет арқылы серверге кетеді. Сіз браузерді ашасыз және барлық нүктедегі әр жабдық бірлігінің күйін көресіз.
IoT «заттар интернеті» деп аударылады. Мәні мынада: көрсеткіштерді дәптермен жүрген адам жазбайды, жабдықтың өзі оларды бағдарламаға жібереді. Бұл үшін ештеңе істеудің қажеті жоқ: деректер өздігінен, тәулік бойы, түн мен демалысты қоса алғанда келеді.
Сандары бар қарапайым экраннан басты айырмашылығы — жүйе біреудің оған қарауын күтпейді. Ол әр өлшемді осы жабдық үшін сіз белгілеген нормамен өзі салыстырады. Норма бұзылса — анықтамалықтан осы нысанға жауапты қызметкерді тауып, хабарламаны соған жібереді.
Мысал. Қоймадағы мұздатқыш камерада −18 °C рұқсат етіледі. 21:04-те датчик −16,8 °C береді. Бұл сәтте экранға ешкім қарап отырған жоқ. 15 минуттан кейін температура өсуін жалғастырады — жүйе оқиға жасайды, оған камера нөмірін, қойма мекенжайын, уақытын және ағымдағы мәнін жазады және хабарламаны қойма кезекшісіне жібереді. 21:33-те ол келіп, тығыз жабылмаған тамбур есігін табады. Тауар аман.
Бұл ретте жабдықты ауыстырудың қажеті жоқ. Тоңазытқыш, автомат, сорап немесе желдету қондырғысы орнында қалады — оларға өздерінде жоқ нәрсе қосылады: датчиктер, байланыс құрылғысы және бүкіл парк бір тізіммен көрінетін бағдарлама.
Кез келген жоба үш сұрақтан басталады: осы жабдықта физикалық тұрғыда нені өлшеуге болады; деректер нысаннан интернетке қалай кетеді; ауытқу үшін кім жауапты және оған қанша минутта әрекет етуі керек. Үшінші сұраққа жауап болмайынша, бірдеңені болдырмайтын жүйе емес, сандары бар әдемі экран шығады.
| Не іске асырылған | Бұл не болып табылады |
|---|---|
| Көрсеткіш экранға нақты уақытта шығарылады | бақылау |
| Көрсеткіш тарихта дәл уақытымен сақталады | негіз |
| Нормадан шығу жеке оқиға ретінде жазылады | негіз |
| Оқиғаның нақты қызметкері және әрекет ету мерзімі бар | мониторинг |
| Қызметкердің әрекеті жазылады және оқиғаны жабады | мониторинг |
Шекара екі нәрсе бойынша өтеді: оқиғаның адамы және мерзімі бар. Ағымдағы температурасы бар экран өздігінен ештеңені құтқармайды — талдау ешкімге тағайындалмайынша, ауытқу графиктегі жай сызық болып қалады. Сондықтан норма, жауапты, әрекет ету мерзімі және жабылу белгісі — «қалауы бойынша» баптаулар емес, жүйенің міндетті өрістері.
Бұл практикада не береді
- Бүкіл жабдық бір тізімде — әртүрлі маркадағы тоңазытқыштар, автоматтар мен қондырғылар әртүрлі мекенжайдан өндірушілердің төрт бағдарламасында емес, бір экранда
- Қызметкер мәселе бар жерге барады — барлық нүктені шеңбермен аралаудың орнына ол мекенжайды және нақты жабдық бірлігінің нөмірін алады
- Жадпен емес, жазбалар бойынша талдау — бір айдан кейін ауытқу нешеде басталғаны, қанша уақыт созылғаны және оған кім әрекет еткені көрінеді
- Шығынға дейінгі әрекет — температураның өсуі тауарды есептен шығаруға тура келетін сәттен ондаған минут бұрын байқалады
- Сақтау режимін растау — кез келген камера бойынша ай ішіндегі температура графигі жүктеп алынады, оны тексерушіге немесе желі-контрагентке көрсетуге болады
- Әрекеттердің бір бөлігі — тікелей браузерден — мысалы, жабдық контроллері мұндай команданы қабылдаса, берілген температураны өзгерту
Мүмкіндіктер шекарасын бағдарлама емес, жабдықтың өзі белгілейді: оның өлшейтінін немесе датчикпен өлшеуге болатынын ғана алуға болады, ал өзгертуге — контроллері рұқсат ететінін ғана. Сіздің үлгіңізде не қолжетімді екенін зерттеу кезінде өндіруші құжаттамасы бойынша анықтаймыз.
Бұл қалай құрылған: датчиктен қызметкерге хабарламаға дейін
Бір өлшемнің тоңазытқыштағы аспаптан телефондағы хабарламаға дейінгі бүкіл жолы. Әрі қарай бетте осы алты буынның әрқайсысы толығырақ талданған.
1. Жабдық
Не бақыланатыны: тоңазытқыш камера, витрина, мұздатқыш, сауда автоматы, сорап, желдету қондырғысы, өндірістік желі. Әр бірлік жүйеде жеке карточка ретінде енгізіледі — бұл не, қай нысанда тұр, оның паспорты қандай және оған қашан қызмет көрсетілді.

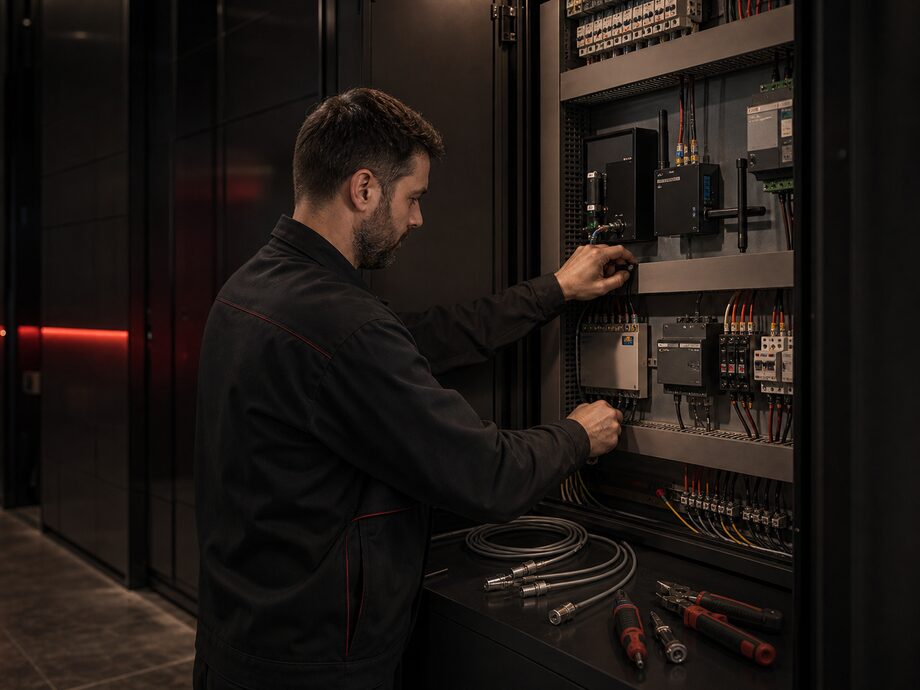

2. Датчиктер және контроллерлер
Өлшейтін аспаптар. Датчик — бір шаманы өлшейтін кішкентай құрылғы: температураны, ылғалдылықты, қысымды, токты, есіктің ашық-жабықтығын, кернеудің бар-жоғын. Контроллер — жабдықтың өзінің «миы»: үлгілердің бір бөлігінде ол өз көрсеткіштері мен қате кодтарын сыртқа хабарлай алады, сонда артық датчиктер қажет емес. Істей алмаса — өзіміздікін қоямыз.
3. Деректерді беру
Көрсеткіштер интернетке қалай түседі. Нысанда шағын байланыс құрылғысы қойылады: ол датчиктерден өлшемдерді жинайды және оларды интернет-кабель, Wi-Fi арқылы немесе SIM-карта арқылы серверге жібереді. Интернет жоғалса — өлшемдер оның жадында жиналады және байланыс оралғанда кетеді. Құрылғының үнсіздігінің өзі де дабыл болып саналады.
4. Бұлттық сервер
Деректер қайда өмір сүреді. Сервер — қорғалған дата-орталықтағы, тәулік бойы жұмыс істейтін компьютер. «Бұлт» дегеніміз ол сіздің кеңседе тұрмайды дегенді білдіреді: оны сатып алудың, суытудың және қызмет көрсетудің қажеті жоқ, ал бағдарламаға қолжеткізу кез келген жерден бар. Сервер өлшемдерді қабылдайды, оларды тарихқа сақтайды, нормалармен салыстырады және ауытқуды оқиғаға айналдырады.
5. Бақылау панелі
Сіз көретін бағдарлама. Компьютерде немесе телефонда браузерде логин мен құпиясөзбен ашылады — ештеңе орнатудың қажеті жоқ. Бір экранда нысандар, жабдық, ағымдағы көрсеткіштер және ашық ауытқулар тізімі. Әртүрлі маркадағы жабдық бірдей көрінеді.
6. Хабарламалар, есептер, командалар
Бүкіл тізбектің қорытындысы: нақты қызметкерге хабарлама, талдауға арналған графиктер мен журналдар, ай ішіндегі есептер және — контроллер рұқсат ететін жерде — жабдық баптауларын тікелей панельден өзгерту.
- ДатчикМинутына бір рет камерадағы температураны өлшейді және мәнді дәл уақытымен бірге жазады
- Байланыс құрылғысыӨлшемдерді жинайды және оларды интернет арқылы жібереді; байланыс болмаса — өзінде сақтайды және кейін жібереді
- Бұлтта қабылдауСервер деректердің қай құрылғыдан және қандай бірлікте келгенін тексереді және жазбаны сақтайды. Алдыңғы жазбалар өшірілмейді
- Нормамен салыстыруМән осы камераның рұқсат етілген диапазонымен және температураның өзгеру жылдамдығымен салыстырылады
- ОқиғаНорма бұзылды — жазба жасалады: не болды, қандай жабдықта және нысанда, қашан басталды, қазір мәні қандай
- ХабарламаОсы нысанға жауапты қызметкерге кетеді. Біреу әрекет етіп, оны жаппайынша, оқиға ашық болып қалады
Өлшеу жиілігі мен рұқсат етілген шекаралар бүкіл желіге бір сан емес, әр жабдық түрі үшін бөлек белгіленеді. Мұздатқыштың, дайын тағамы бар витринаның және қойма камерасының қалыпты температурасы да, одан шығудың рұқсат етілген уақыты да әртүрлі.
Тоңазытқыш жабдық
үздіксіз бақылауда
Суық — мониторинг ең жылдам ақталатын бағыт, өйткені режимнің бұзылуы көзге көрінбейді. Түнге сәл ашық қалған есікті таңға дейін ешкім байқамайды, ал таңға қарай шешім сіздің орныңызға қабылданып қойған.
Мысал. Жұма күні кешке мұздатқыш камерада компрессор істен шығады. Түн ішінде тауар ериді, сенбіде оны ішінара қайта мұздатады, дүйсенбіде партияны есептен шығарады. Мониторингпен істен шығу туралы хабарлама жұма күні 21:00-де келеді және іс сервистік қызметті шақырумен шектеледі.
Жабдық бұл ретте әртүрлі. Мұздатқыш пен дайын тағамы бар витринаның рұқсат етілген температурасы да, оның бұзылу жылдамдығы да, қате бағасы да сәйкес келмейді. Сондықтан норма желіге бір емес, әр бірлік бойынша — ішінде не жатқанын ескере отырып белгіленеді.
Тоңазытқыш бірліктен нені алуға болады:
- Температура — берілген өлшеу жиілігімен ағымдағы мән, көлем ішіндегі бір немесе бірнеше нүктеде
- Температураның өзгеру жылдамдығы — «қазір қанша» ғана емес, «қаншалықты тез өзгеріп жатыр» да: баяу дрейф пен күрт секіріс әртүрлі ақаулықты білдіреді
- Есіктің ашылуы — қашан ашты, қашан жапты және есік қанша уақыт ашық тұрды
- Компрессордың жұмысы — қосулы ма әлде тоқтады ма, қаншалықты жиі қосылады және қанша уақытқа
- Электрқуат — жабдықта кернеу бар ма және ол қай сәтте жоғалды
- Контроллер қателері — контроллері істей алса, агрегаттың өзі хабарлайтын ақаулық кодтары
- Байланыстың болуы — құрылғы байланысқа уақытында шықты ма әлде рұқсат етілгеннен ұзақ үнсіз бе
Жиын нақты үлгіге байланысты. Штаттық контроллер мәндер мен қате кодтарын сыртқа берсе — жүйе оларды тікелей оқиды. Бермесе — температураның, есіктің және қуаттың сыртқы датчиктері қойылады. Сіздің жабдығыңызда не қолжетімді екені алдын ала уәде етілмей, зерттеу кезінде оның құжаттамасы бойынша айқындалады.
Неге бір сан жеткіліксіз
- Норма мен уақыт бірге — тауар тиегенде температура бірнеше минутқа көтеріледі, бұл қалыпты; сол градустар қырық минуттан кейін — авария
- Өзгеру жылдамдығы — сағатына бір градус өсу мен бес минуттағы секіріс әртүрлі әрекетті талап етеді
- Есікпен байланыс — есік ашық кезде және жабық кезде температураның өсуі — әртүрлі мәселе және әртүрлі адресат
- Еріту циклі — штаттық еріту кезінде температура өздігінен көтеріледі; жүйе бұл туралы білуі және бірнеше сағат сайын жалған дабыл көтермеуі керек
- Қуаттың жоғалуы — фактінің өзі емес, камераның қанша уақыт төтеп беретіні және тауарды қай сәтте шығару керегі маңызды
Сондықтан нормалар жабдық түріне және ондағы тауарға қарай бапталады. Бұл жасалмаса, хабарламалар үнемі келе бастайды, қызметкерлер оларды ашуды тоқтатады — және жүйе бос жұмыс істейді.
Қандай тоңазытқыш жабдық қосылады
Бұл топтардың аспаптары шамамен бірдей. Айырмашылық рұқсат етілген режимде, қате бағасында және хабарлама кімге кететінінде. Бәрі бірдей құрылған: жабдық бірлігі, нысан, көрсеткіштер, нормалар, оқиғалар, жауапты.
Микромаркеттердің тоңазытқыштары
Сатушысы жоқ нүкте: есіктің жабылмағанын немесе агрегаттың тоқтағанын байқайтын адам жоқ. Жабдық кеңседе, зауытта немесе коворкингте тұр, қызметкер бірнеше күнде бір рет келеді. Мұнда температура мен есікті бақылау — мәселе туралы уақытында білудің жалғыз тәсілі.
Мұздатқыштар
Терең минус және үлкен суық қоры: ауытқу баяу дамиды, ал бүлінген партия бойынша түгелдей анықталады. Температура, оның норма сыртында қанша уақыт тұратыны, компрессордың жұмысы және еріту бақыланады.
Тоңазытқыш витриналар
Сауда залында есікті ауысымға ондаған рет ашады, режим үнемі бұзылады. Сондықтан шекарадан шығудың өзі емес, оның қанша уақыт созылатыны және күн ішінде қаншалықты жиі қайталанатыны маңызды.
Тоңазытқыш камералар
Үлкен көлем және температурасы әртүрлі бірнеше аймақ: бір өлшеу нүктесі камераны сипаттамайды. Бірнеше датчик қойылады, есік пен қуат бөлек бақыланады — камераның тоқтауы бір сөренің емес, бүкіл ішіндегінің жоғалуын білдіреді.
Қойма тоңазытқыш жүйелері
Бір нысандағы бірнеше камера мен агрегат, ауысыммен және тәулік бойы жұмыс. Аймақтар бойынша жауапкершілікті бөлу, ұзын тарих және ай немесе тоқсан ішіндегі режимнің сақталуы туралы есеп қажет.
Дүкендердің жабдығы
Жабдығы бірдей нүктелер желісі: әртүрлі мекенжайдағы ондаған витрина мен ларь. Мұндағы құндылық салыстыруда — ауытқулар қай жерде қайталанады, қай нүкте жүйелі түрде режимнен шығады, қай бірлікті жөндейтін кез келді.
Мейрамханалар мен өндірістер
Режим ыңғайлылық емес, талап болатын шикізат пен дайын өнімді сақтау. Хабарламалардан басқа дәлелдеу де қажет: кезең ішіндегі әр камера бойынша график және ауытқуларға кім, қалай әрекет еткені туралы белгілер.
Ештеңе хабарламайтын жабдық
Жеке топ — контроллері сыртқа алмасуға мүлде есептелмеген агрегаттар. Оларды сыртқы датчиктермен қосады: температура, есік, қуат, тұтынылатын ток. Деректер «ақылды» агрегаттан алынғаннан аз шығады, бірақ ең бастысы — режим, есік, қуат және компрессордың жұмысы — көрінеді, әрі мұндай бірлік жалпы тізімде қалғандарымен қатар тұрады.
Не бақыланады
және бұл қашан дабылға айналады
Әр көрсеткіш жүйеде екі түрде өмір сүреді. Біріншісі — тарихта жай ғана сақталатын мәннің өзі. Екіншісі — ереже: қандай мәнде және қанша минуттан кейін бұл біреуге хабарлау керек ауытқуға айналады.
Мысал. Мұздатқыш камерадағы −16 °C температура әрқашан, әр минут сайын сақталады. Ал хабарлама ол қатарынан он бес минуттан ұзақ −18 °C-тан жоғары тұрса ғана кетеді.
Алынатын және бақыланатынның толық тізбесі:
- Температура — осы жабдық түрі үшін белгіленген жиілікпен әр өлшеу нүктесі бойынша ағымдағы мән
- Температураның өзгеруі — ол қайда және қаншалықты тез бара жатыр: өсіп жатыр, түсіп жатыр әлде норма шегінде ауытқып жатыр
- Рұқсат етілген мәндерден шығу — осы бірлікке рұқсат етілгеннен жылырақ немесе суығырақ болды
- Жабдық күйі — жұмыс істейді, тұрып қалды, қызмет көрсетуде, ақауда, байланыста емес
- Компрессордың жұмысы — қосулы ма әлде тоқтады ма, қанша жұмыс істейді және қанша демалады
- Есіктердің ашылуы — ашылу фактісі, ашылу уақыты және жабылу уақыты
- Тым ұзақ ашық тұрған есік — бір ашылу рұқсат етілгеннен ұзақ созылады
- Электрқуат — жабдықта кернеу бар ма
- Қуаттың жоғалуы — қашан жоғалды, қанша уақыт болмады, қашан оралды
- Контроллер қателері — жабдықтың өзі хабарлайтын кодтар, оның үлгісінің құжаттамасы бойынша ашып жазумен
- Апаттық күйлер — ең жоғары басымдығы және өз хабарлау ережесі бар жеке санат
- Еріту қажеттілігі — осы жабдықта қолжетімді белгілер бойынша: контроллер сигналы, жұмыс өтілі, температура циклінің сипаты
- Жұмыс циклдары — агрегат кезең ішінде неше рет және қанша уақытқа қосылды, барлығы қанша сағат жұмыс істеді
- Байланысты жоғалту — құрылғы рұқсат етілген аралықтан ұзақ байланысқа шықпады
Байланысты жоғалту — ұсақ нәрсе емес, толыққанды авария. Үнсіз құрылғы «дерек жоқ» дегенді емес, «бұл нысан туралы біз ештеңе білмейміз» дегенді білдіреді. Ондағы температура нормада болуы да, бір сағаттан бері өсіп жатуы да мүмкін. Сондықтан байланыстың жоғалуы графикте олқылық қалдырмай, температура бойынша ақау сияқты оқиға жасайды.
Әр ауытқу — авария емес
Деңгей төртеу және жүйенің кімді және қалай мазалайтыны деңгейге байланысты:
- Белгі — тарихқа жазылды, ешкімді мазаламайды: есіктің қысқа ашылуы, штаттық еріту, тауар тиегендегі секіріс
- Ескерту — ауытқу бар, бірақ әрекет етуге уақыт та бар: хабарлама нысанға жауаптыға кетеді
- Авария — режим бұзылды немесе жабдық қолжетімсіз: хабарлама бірден бірнеше қызметкерге кетеді және оқиға жабылмайынша өздігінен жоғалмайды
- Қызмет көрсетуге — жабдық жұмыс істейді, бірақ көрсеткіштер тозу туралы айтады: тапсырма кезекшіге емес, жөндеу жоспарына кетеді
Хабарламаны кім алады
Жүйеде әр нысанның жауапты қызметкері, ал әр оқиға түрінің өз жеткізу ережесі көрсетілген. Жүйе бәрін бәріне таратпайды: ол ауытқу қай нысанда, оның түрі қандай және қазір сағат неше екенін қарайды және осы ереже бойынша адресатты таңдайды.
- Нысан бойынша кезекші — оның ауысымындағы кәдімгі ауытқулар
- Бағыт басшысы — ақаулар және уақытында ешкім қабылдамаған оқиғалар
- Сервистік қызмет — қызмет көрсетуге тапсырмалар және контроллер қателерінің кодтары
Қызметкер оқиғаны белгіленген уақытта қабылдамаса, ол автоматты түрде тізбек бойынша келесіге кетеді. Түнде, демалыс және мереке күндері адресат басқа болуы мүмкін — бұл да алдын ала бапталады.
Әр оқиға бойынша не жазылады
Түрі, жабдығы мен нысаны, басталу және аяқталу уақыты, пайда болу сәтіндегі көрсеткіштердің мәндері, хабарлама кімге және қашан кетті, оны кім қабылдады, не істеді және немен аяқталды. Бір айдан кейін жағдайды ауысымның еске алуымен емес, жазбалар бойынша талдауға осы жетеді.
| Шарт | Ұстау уақыты | Оқиға |
|---|---|---|
| Температура режимнің жоғарғы шегінен жоғары | 15 мин | ескерту |
| Температура шектен жоғары | 45 мин | авария |
| Есік үзіліссіз ашық | 5 мин | ескерту |
| Есік жабық кезде температураның өсуі | 10 мин | авария |
| Жабдықта кернеу жоқ | 1 мин | авария |
| Контроллер қате коды қайтарды | бірден | авария |
| Құрылғы байланысқа шықпайды | 20 мин | авария |
| Компрессор тәулігіне әдеттегіден көп жұмыс істеді | тәулік | қызмет көрсетуге |
Жүйе экранының кадры, мәндер — көрнекілік үшін. «Ұстау уақыты» бағаны — жүйенің дабыл көтерер алдында күтетін уақыты. Онсыз тауар тиеу, штаттық еріту және залды тазалау жалған ақаулар ағынын береді, содан кейін хабарламаларды оқуды тоқтатады.
Алты жағдай: бұл жұмыста қалай көрінеді
Әр жағдай бір жолдан өтеді: жабдықта бірдеңе өзгерді → жүйе мұны оқиға ретінде жазды → нақты қызметкер хабарлама алды. Айырмашылық тек себебінде және кімге адрестелгенінде.
Есік жабылмаған
Не болады: датчик есіктің ашылғанын хабарлады, ал рұқсат етілгеннен ұзақ уақыт оның жабылғанын хабарламайды. Жүйе не істейді: жабдық нөмірі, нысан мекенжайы және басталу уақыты бар «есік нормадан ұзақ ашық» оқиғасын жасайды. Кім біледі: нүктедегі қызметкер — хабарламада есіктің қанша уақыт ашық тұрғаны көрінеді. Есік жабылмайынша, оқиғаның өзі жабылмайды.
Температура өсіп жатыр
Не болады: өлшемдер тұрақты өсуді көрсетеді, бұл ретте есік жабық. Жүйе не істейді: ауытқуды ағымдағы мәнімен және өсу жылдамдығымен жазады. Кім біледі: нысанға жауапты ескерту алады — тауар әзірге нормада, әрекет етуге уақыт бар. Өсу жалғасса, ескерту ақауға айналады және енді бірнеше қызметкерге кетеді.
Жабдық байланыстан шығып қалды
Не болады: құрылғы рұқсат етілген аралықтан ұзақ үнсіз. Жүйе не істейді: ақау жасайды — «дерек жоқ» емес, дәл ақау: нысанда не болып жатқаны белгісіз. Кім біледі: температура бойынша ақау кезіндегі сол қызметкерлер, өйткені салдары да сондай болуы мүмкін.
Контроллер қате туралы хабарлады
Не болады: жабдықтың өзі ақаулық кодын қайтарады. Жүйе не істейді: кодты сол күйінде жазады және оны осы үлгінің құжаттамасы бойынша ашып жазады. Кім біледі: қате жабдық карточкасында тарихымен бірге пайда болады — осы код бұл бірліктен неше рет келгені.
Еріту қажет
Не болады: еріту қажеттілігінің белгілері — контроллер сигналы, жұмыс өтілі немесе температура циклінің сипаты — нормадан шығады. Жүйе не істейді: ақау емес, тапсырма жасайды. Кім біледі: жауапты қызметкер — тапсырмада қандай жабдық, қай нысанда және қандай мерзімге екені көрсетілген.
Қуат жоғалды
Не болады: жабдықта кернеу жоқ. Жүйе не істейді: жоғалудың дәл уақыты бар ақау жасайды; байланыс құрылғысы өз батареясынан жұмыс істеп тұрғанда температура жазылуын жалғастырады. Кім біледі: хабарлама бірден кетеді — ол бойынша жөндеуді қашан шақыруды емес, тауарды шығару-шығармауды шешеді.
- 21:04 — өзгеріс№2 тоңазытқыш камера, «Шығыс» қоймасы: жоғарғы шегі −18,0 °C болғанда температура −16,8 °C, есік жабық
- 21:04 — белгіАуытқу тарихқа жазылды. Ереже 15 минут күтеді, сондықтан хабарлама әзірге ешкімге кетпейді
- 21:19 — оқиғаТемпература −15,9 °C, өсу жалғасып жатыр. Ескерту жасалды: шек ұстау уақытынан ұзақ асып кетті
- 21:19 — хабарламаҚойма кезекшісіне және ауысым басшысына кетті; карточкада мән, өсу жылдамдығы және басталу уақыты көрінеді
- 21:33 — әрекетКезекші шыққанын белгіледі; жүйе оқиғаны кім және нешеде қабылдағанын жазды
- 22:10 — жабылуТемпература нормаға оралды. Оқиға «тамбур есігі тығыз жабылмаған» себебімен жабылды, ауытқу 66 минут созылды
Жүйе экранының кадры, сандар — көрнекілік үшін. Мұндағы ең бастысы хабарлама емес, соңғы жол: себеп пен ұзақтық осы камераның тарихына түседі. «Тамбур есігі тығыз жабылмаған» ай ішінде тағы үш рет қайталанса, бұл ауысыммен бірге ұмытылмай, есепте көрінеді.
Мұны тоңазытқыштардан басқа
қай жерде қолданады
Жүйе жабдық тұрақты қараусыз жұмыс істейтін, ал бұзылуды салдары бойынша байқайтын барлық жерде қажет. Көрсеткіштер жиыны мен қате бағасы өзгереді — жүйенің құрылысы сол күйінде қалады.
- Вендинг — қашықтағы нүктелердегі автоматтар: механизмнің күйі, температура, төлем модулі, байланыстың болуы
- Микромаркеттер — сатушысы жоқ кеңселер мен кәсіпорындардағы витриналар мен тоңазытқыштар
- Тоңазытқыш қоймалар — тәулік бойы режимі және сақтау шарттарын растау талабы бар камералар мен агрегаттар
- Кәдімгі қоймалар — үй-жайдағы температура мен ылғалдылық, қуат, аймақтарға қолжеткізу, инженерлік жүйелердің күйі
- Сауда жабдығы — дүкендер желісінің залдарындағы витриналар, ларьлар және шкафтар
- Климаттық жүйелер — үй-жайда берілген температура ұсталады ма және ол қаншалықты ауытқиды
- Желдету — қондырғылар жұмыс істей ме, сүзгілер қаншалықты бітелді, қанша сағат жұмыс істеді
- Кондиционерлеу — режим, қосылу жиілігі, нақты температураның берілгеннен алшақтығы
- Жылыту — беру және қайтару температурасы, контурдың жұмысы, апаттық күйлер

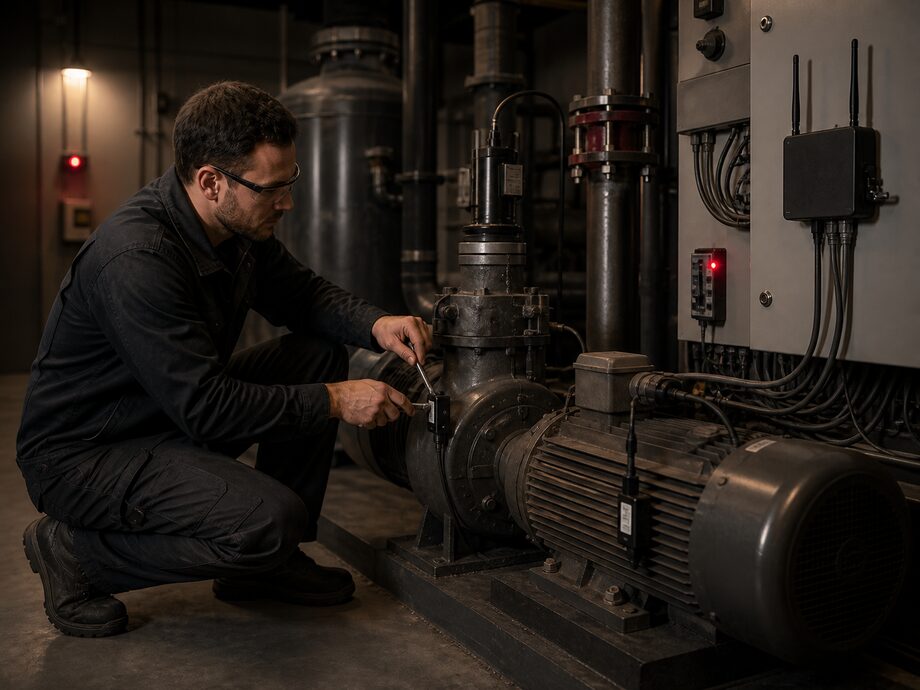

- Сораптар — жұмыс істеп тұр ма әлде тұрып қалды ма, қанша тұтынады, қаншалықты жиі қосылады, қанша жұмыс істеді
- Компрессорлар — жұмыс режимі, циклдардың ұзақтығы, жұмыс өтілі, апаттық тоқтаулар
- Электрқозғалтқыштар — ток тұтынуы, жұмыс уақыты, әдеттен тыс режимдер
- Өндірістік қондырғылар — күйі, тұрып қалулар, контроллер қателері, қызмет көрсетулер арасындағы жұмыс сағаттары
- Өнеркәсіптік жабдық — бір немесе бірнеше нысандағы әртүрлі өндірушінің паркі
- Энергетикалық жабдық — қуат бар ма, оның параметрлері қандай, резервтік көздер қосылды ма
- Электрондық құлыптар — ашылу, жабылу, қолжеткізу әрекеттері, құлыптың күйі
- Датчиктер — температура, ылғалдылық, қысым, ток және нысанда өлшеуге болатын басқа шамалар
Осы жағдайлардың бәріне ортақ нәрсе
- Қараусыз жабдық — қызметкердің келулері арасында күндер өтеді, ал бұзылу сағаттар ішінде дамиды
- Бұзылу салдары бойынша көрінеді — бұзылудың өзі бойынша емес, бүлінген тауар, тоқтаған желі немесе су басқан үй-жай бойынша
- Жабдық әркелкі — бір нысанда әртүрлі маркадағы және әртүрлі жылы шыққан бірліктер тұрады
- Нысан көп — бүкіл паркті қолмен аралау көрінгеннен ертерек мүмкін болмай қалады
- Тарих қажет — жағдайды талдау, қызмет көрсетуді жоспарлау және сақтау режимін растау үшін
Бес тармақтың кем дегенде үшеуі сіздің жағдайыңызбен сәйкес келсе, өтелімділікті өткен кезеңдерде сізде болған нақты шығындар бойынша — есептен шығарылған тауар, тұрып қалулар, бос шығулар бойынша есептеуге болады.
Бұдан біз нені бұрын жасадық
Вендинг және микромаркеттер: телеметриялық модуль, құрылғыдағы бағдарлама және оқиғаларды жинау — сатылымдар, механизм қателері, температура, есіктің ашылуы, төлем модульдері мен байланыстың күйі — біз жасаған және мына бөлімде сипатталған: өзіне-өзі қызмет көрсету жүйелері. Тізімдегі қалған бағыттар — жабдықтың басқа түріне қолданылған сол сызба.
Әртүрлі маркадағы жабдық
бір бағдарламада
Нақты парк ешқашан біртекті бола бермейді. Бір нысанда әртүрлі жылы және әртүрлі өндірушінің бірліктері тұрады: біреуінде деректерді сыртқа бере алатын контроллер бар; екіншісінде контроллер бар, бірақ «сөйлесуді» білмейді; үшіншісінде күштік бөліктен басқа ештеңе жоқ.
Осыдан кәдімгі көрініс шығады: жабдықтың төрт түріне төрт бағдарлама, әрқайсысында өз кірісі, күйлердің өз белгілеулері және өз хабарландырулары. Нысан бойынша жалпы көрініс олардың бірде-біреуінде жоқ, ал әртүрлі маркадағы екі агрегатты өзара салыстыру мүлде мүмкін емес.
Мұндай жағдайда біз не істейміз:
- Паркті түгендеу — әр бірлік бойынша: үлгісі, жылы, контроллері, ол не бере алады және қандай тәсілмен, өндіруші құжаттамасы бар ма
- Қолжетімдінің тізімі — қандай көрсеткіштер тікелей оқылатынын, қандай командалар қабылданатынын және неді сыртқы датчиктермен жабуға тура келетінін тіркейміз
- Әр түрге арналған бағдарлама-аудармашы — контроллердің әр түрі үшін өз алмасу модулі жазылады: ол деректерді дәл содан алуды біледі және оларды әрі қарай бір ортақ пішімде береді. Мұндай модульді адаптер деп атайды
- Күйлердің бір сөздігі — әр өндірушідегі әртүрлі белгілеулердің орнына ортақ жиын қалады: жұмыс істейді, тұрып қалды, ескерту, авария, байланыста емес, қызмет көрсетуде
- Тірі жабдықта тексеру — модуль сипаттама бойынша емес, нысанда тексеріледі: құжаттама мен контроллердің нақты мінез-құлқының алшақтығы — кәдімгі жағдай
Біз алдын ала не туралы айтпаймыз. Зерттеуге дейін нақты жабдық маркалары мен өнеркәсіптік хаттамаларды қолдауды мәлімдемейміз. Не оқылатыны және немен басқаруға болатыны тізімі — презентациядағы жол емес, сіздің паркіңіздің құжаттамасымен жұмыс және орнында тексеру нәтижесі. Дайын әзірлемемен расталған жалғыз нәрсе — вендинг контуры: MDB және EVA-DTS драйверлері бар меншікті телеметриялық модуль, мына бөлімде сипатталған: өзіне-өзі қызмет көрсету жүйелері.
Қашықтан диагностика не береді
- Іс бойынша шығу — инженер не болғанын шығар алдында біледі және өзімен керекті бөлшекті алады
- Жазбалар бойынша талдау — бұзылу алдында не болғаны оператордың сөзімен қалпына келтірілмей, тарихта көрінеді
- Бірдей бірліктерді салыстыру — бес агрегаттың біреуі қалғандары сияқты жұмыс істемесе, бұл жөндеу шоты бойынша бір жылдан кейін емес, жиынтықта көрінеді
- Жұмыс фактісі бойынша қызмет көрсету — кестедегі күн бойынша емес, жұмыс істеген сағаттар мен қосылу саны бойынша
- Жөндеуден кейінгі тексеру — көрсеткіштер нормаға оралды ма, панельден қайта шықпай көрінеді
Қашықтан басқару қашан мүмкін
Жабдық баптауларын браузерден өзгертуге әрқашан болмайды. Бұл — бағдарламаның емес, жабдықтың өзінің қасиеті және нұсқалар үшеу:
- Контроллер сырттан командаларды қабылдайды — панельден берілген температура мен режимдерді өзгертуге, агрегатты қосуға және өшіруге болады
- Контроллер тек беруге жұмыс істейді — жүйе күйді көрсетеді, бірақ ештеңе өзгертпейді
- Контроллер жоқ, сыртқы датчиктер тұр — басқару мүлде жоқ: датчик өлшеуді ғана біледі
Мұны бағдарламалық жолмен айналып өту мүмкін емес. Сондықтан қолжетімді командалар тізімін зерттеуден кейін атаймыз, оған дейін емес.
Төртеудің орнына бір бағдарлама
Маркалардың әркелкілігі нысанда емес, бағдарламаның ішінде жойылады: жабдықтың әр түрі үшін өз аудармашысы жазылады, әрі қарай бәрі бірдей. Сондықтан жаңа түр панельді, ережелерді және есептерді қайта жасаумен емес, бір модуль жазумен қосылады.
1. Әртүрлі дереккөздер
Деректерді сыртқа бере алатын контроллерлер; мұндай мүмкіндігі жоқ контроллерлер; сыртқы датчиктер; байланыс құрылғылары. Әрқайсысында өз пішімі, өз өлшем бірліктері, күйлердің өз белгілеулері және өз беру жиілігі.
2. Бағдарлама-аудармашы
Дереккөздің әр түрі үшін жеке модуль жазылады: ол деректерді дәл содан қалай алуды біледі және оларды бірыңғай ішкі пішімге аударады. Жабдық бұл ретте өзгермейді — бағдарлама бейімделеді. Мұндай модульді адаптер деп атайды.
3. Бір түрге келтіру
Бірдей өлшем бірліктері, күйлердің бір тізімі, оқиғаның бірдей сипаттамасы. Осыдан кейін тоңазытқыш камера мен сорап бір тілмен сипатталады және норма ережелері әр маркаға бөлек емес, бәріне бір рет жазылады.
4. Бірыңғай панель
Бүкіл паркке бір экран: нысандар, жабдық, көрсеткіштер, ашық ауытқулар, тарих, есептер және қолжетімді командалар. Қызметкер бір бағдарламада жұмыс істейді және төртеудің арасында ауысып отырмайды.
| Деректер көзі | Не оқылады | Басқару | Күйі |
|---|---|---|---|
| Деректерді бере алатын контроллер | мәндер, режимдер, қате кодтары | ішінара, құжаттама бойынша | байланыста |
| Ештеңе бермейтін контроллер | сыртқы датчиктер арқылы | жоқ | байланыста |
| Байланыс құрылғысындағы сыртқы датчиктер | температура, есік, қуат, ток | жоқ | ескерту |
| Вендингтік телеметриялық модуль | сатылымдар, механизм қателері, температура, есік | иә | байланыста емес |
Жүйе экранының кадры, құрамы — көрнекілік үшін. Панельде барлық төрт жол бірдей көрінеді — айырмашылық тек «не оқылады» және «басқару» бағандарында, яғни дереккөз физикалық тұрғыда неге жол беретінінде қалады. Басқару бар ма, жоқ па — оны бағдарлама емес, жабдық контроллері шешеді.
Басқару панелінде
нені көресіз
Панель браузерде логин мен құпиясөзбен ашылады — кәдімгі сайт сияқты. Ештеңе орнатудың қажеті жоқ, телефоннан да жұмыс істейді.
Бірінші экран. Жоғарыда есептегіштер: қазір қанша құрылғы байланыста, қаншасы үнсіз, дәл қазір қанша ауытқу ашық. Төменде — нысандар тізімі, әрқайсысының астында оның жабдығы, әр бірліктің түрлі-түсті күйі (норма, ескерту, авария, байланыста емес) және ағымдағы мәні.
Жабдық карточкасы кез келген бірлікті басу арқылы ашылады. Онда осы тоңазытқыш немесе агрегат туралы белгілінің бәрі жиналған:
- Ағымдағы көрсеткіштер — осы сәттегі температура, есік, қуат, компрессордың жұмысы
- Кезең ішіндегі график — көрсеткіш күн, апта немесе ай ішінде қалай өзгерді; сызықта есіктің ашылуы, компрессордың қосылуы және қуаттың жоғалуы белгіленген
- Оқиғалар журналы — осы бірлік бойынша барлық ауытқу: қашан пайда болды, кімге кетті, кім қабылдады, немен жабылды
- Қателер журналы — контроллер хабарлаған кодтар, ашып жазумен және қайталанулар тарихымен
- Өлшемдер тарихы — сақтау мерзімі ішіндегі барлық өлшем, жұқартусыз, файлмен жүктеп алумен
- Паспорт және қызмет көрсету — үлгісі, орнату күні, осы бірлікпен не және қашан жасалды
- Басқару — жабдық контроллері командаларды қабылдаса, берілген температура мен режимдер; әр өзгеріс журналға авторымен және нәтижесімен жазылады
Баптаулар бір рет белгіленеді және әрі қарай өздері жұмыс істейді: жабдық түрлері бойынша нормалар мен ұстау уақыттары; нысан, оқиға түрі және тәулік уақыты бойынша жауаптылар мен хабарламаларды жеткізу ережелері; қызметкерлердің рөлдері — кім нені көреді және не істей алады; нысандар, өңірлер және жабдық түрлері бойынша топтар мен сүзгілер.
Тарих не үшін сақталады. Бұл — дәл уақытымен сақталған және кез келген сәтте қолжетімді барлық өлшем және барлық оқиға. Ол бес нәрсе үшін қажет:
- Жағдайды кейінгі күнмен талдау — сенбіге қараған түні камерамен не болғаны ауысымның еске алуымен емес, минутпен көрінеді
- Сақтау режимін растау — кезең ішіндегі график файлмен жүктеледі және тексерушіге немесе желі-контрагентке көрсетіледі
- Сервиспен фактілер бойынша даулау — агрегат жөндеуден кейін неше рет ақауға кеткені журналда көрінеді
- Қызмет көрсетуді жоспарлау — кестедегі күн бойынша емес, жұмыстың нақты сағаттары мен қосылу саны бойынша
- Тозуды байқау — осы бірлік жарты жыл бұрын қалай жұмыс істегенін және қазір қалай жұмыс істейтінін салыстыру
Графиктер туралы бөлек: олар есептілік үшін емес, талдау үшін қажет. Температура сызығында есіктің ашылуы, компрессордың қосылуы және қуаттың жоғалуы белгіленгенде, ауытқудың себебі бірден оқылады — төрт бөлек экранды салыстырудың қажеті жоқ.
Қашықтағы командалар қалай құрылған
- Тек контроллер қабылдайтыны — қолжетімді командалар тізімі жабдық үлгісімен айқындалады және қосу кезінде тіркеледі
- Лауазым бойынша құқық — күйді бүкіл ауысым қарай алады, баптауларды өзгертуді — шектеулі қызметкерлер тобы
- Нәтижені растау — команда жіберілген кезде емес, жабдық жауап бергенде орындалды деп саналады
- Журналға жазу — кім, қашан және нені өзгертті, мән оған дейін қандай болды және жабдық не қайтарды
- Диапазонды шектеу — контроллер мұндай команданы қабылдай алатын болса да, берілген температураны осы жабдық түрі үшін белгіленген шекарадан шығаруға болмайды
Контроллер командаларды қабылдамаса, карточкадағы басқару бөлімі жай ғана көрсетілмейді. Онда жұмыс істемейтін түйме жоқ — ауысымда жабдықты осы жерден басқаруға болады деген сезім тумауы үшін.
Нысандар ондаған
немесе жүздеген болғанда
Бес тоңазытқышы бар бір нысанда кез келген тәсіл, тіпті дәптер де жарайды. Айырмашылық елу және бес жүз бірлікте басталады: тізім экранға сыймай қалады, хабарламалар ағынға жиналады, ал бәріне жауапты қызметкер нақты бір нәрсеге жауап беруін тоқтатады.
Мысал. Түнде нүктелердің бірінде электрді өшіреді. Баптаусыз жүйе отыз жеке ақау жіберер еді — әр жабдық бірлігіне бір-бір, ал бұл ағында қалғанының бәрі жоғалып кетер еді. Баптаумен бір хабарлама келеді: пәлен нысан, қуат жоғалды, 30 бірлік қамтылды.
Парк өскенде не өзгереді:
- Бірінші экранда бәрі емес, мәселелер ғана — бүкіл тізім қатарынан емес, ашық ауытқуы бар құрылғылар, шұғылдығы бойынша сұрыпталған
- Топтастыру — нысан, өңір, жабдық түрі және жауапты бойынша, әр топтың күйлер бойынша өз жиынтығы бар
- Әр топтың өз адресаты — жеткізу ережесі бір ортақ алушылар тізіміне емес, нысанға және оқиға түріне байланған
- Бірдей оқиғаларды желімдеу — бір себеп отыз жеке хабарламаға айналмайды
- Эскалация — белгіленген уақытта қабылданбаған оқиға автоматты түрде тізбек бойынша келесіге кетеді
- Біртекті бірліктерді салыстыру — кім бәрінен жиі ауытқиды, кім бәрінен ұзақ ауытқуда тұрады, кімнің жұмыс өтілі көп
214құрылғы байланыста
6байланыста емес
11ашық ауытқу
3авария әрекет талап етеді
Жүйе экранының кадры, сандар — көрнекілік үшін. Сандардың реті кездейсоқ таңдалмаған: бірінші болып парк көлемі емес, қазір қанша нысан бақылаудан тыс екені тұр. Алты үнсіз құрылғы — бұл олар туралы ештеңе белгісіз алты нүкте.
Кезең ішіндегі есептер
- Режимнің сақталуы — әр бірлік нормада және оның сыртында қанша уақыт болды, күндер бойынша бөліністе
- Себептер бойынша ауытқулар — есік, қуат, агрегаттың істен шығуы, байланысты жоғалту: бір нәрсе қай жерде қайталанады
- Әрекет ету жылдамдығы — оқиғаның пайда болуынан қабылдауға және жабуға дейін қанша уақыт өтті, нысандар мен қызметкерлер бойынша
- Жабдықтың жұмыс өтілі — кезең ішіндегі жұмыс сағаттары мен қосылу саны, жоспарлы қызмет көрсетудің негізі
- Қолжетімділік — құрылғы уақыттың қандай үлесінде байланыста болды; ол төмен болса, қалған сандардың бәрі мағынасын жоғалтады
Есептер файлмен жүктеледі және кесте бойынша автоматты құрыла алады — мысалы, әр айдың бірінші күні. Тоңазытқыш контуры үшін мұндай есеп сонымен қатар кезең ішіндегі сақтау режимін растау болып қызмет етеді.
Кім нені көреді
Құқықтар сол құрылым бойынша беріледі: нүкте қызметкері өз жабдығын ғана көреді, бағыт басшысы — өз түріндегі барлық нысанды, диспетчер — бүкіл желі бойынша жиынтықты. Қарау, оқиғаны қабылдау және қашықтан басқару бір пакетпен берілмей, бөлінген.
Датчиктер және контроллерлер
Бұлтқа беру
Бірыңғай панель
Хабарламалар мен есептер
ЖИ қосымша қабат ретінде
дерек жеткілікті жинақталғанда
Жүйенің негізгі жұмысы қарапайым ережелерге құрылған: пәлен мән пәленше минуттан ұзақ = пәлен адамға пәлен хабарлама. Апаттық жағдайларды жабуға осы жетеді және кез келген енгізу осыдан басталады.
Тарих айлар бойы жинақталғанда, оның үстіне деректерді талдауды қосуға болады. Ол шекараның бұзылуын емес, нақты жабдық бірлігінің әдеттегі мінез-құлқының өзгеруін іздейді.
Мысал. Компрессор әдетте режимге сегіз минутта шығады. Соңғы үш аптада оған он екі минут керек. Бірде-бір шекара бұзылмаған, ережелер бойынша бірде-бір хабарлама болмас еді — бірақ агрегат айқын істен шығуға бет алған, әрі оған демалыс күні тоқтап қалғанға дейін қызмет көрсеткен дұрыс.
- Жинақталған тарих — жөндеулер мен ауыстырулар туралы белгілерді қоса алғанда, ұзақ кезең ішіндегі әр бірлік бойынша көрсеткіштер мен оқиғалар
- Талдау — көрсеткіш әдетте қалай жүреді, жұмыс өтілі қалай өседі, біртекті бірліктер бір-бірінен немен ерекшеленеді
- Әдеттегіден ауытқуларды іздеу — циклдар ұзарды, режимге шығу ұзақтады, ток тұтынуы әдеттен тыс
- Бұзылуларды болжау мүмкіндігі — істен шығулар тарихы жинақталғанда істен шығу ықтималдығын алдын ала бағалап, жөндеуді тоқтауға дейін жоспарлауға болады
Шекараны тікелей белгілейміз. Бұзылуларды болжау — бірінші күннен жұмыс істейтін функция емес, жинақталған деректерде мүмкін болатын нәрсе. Ол үшін көрсеткіштердің ғана емес, бұзылулардың өзінің тарихы қажет: нақты жағдайлар болмаса, модельді оқытатын ештеңе жоқ. Сондықтан жобада бұл бірінші релиздің тармағы емес, деректерді жинау бір кезең жұмыс істегеннен кейінгі жеке кезең.
Іргелес бағыт — жасанды интеллектті енгізу бизнес-үдерістерге, онда сол тәсіл тапсырыстар, жүгінулер және құжаттар деректеріне қолданылады.
Талдау ережелерден бұрын нені байқайды
- Бұзылуға дейінгі тозу — компрессор апталар бойы бәрінен ұзақ жұмыс істейді, бұл ретте бірде-бір шекара бұзылмаған
- Нақты нысанның мәселесі — бес камераның біреуі есік ашылғаннан кейін режимге қалғандарынан үнемі ұзақ шығады
- Дұрыс белгіленбеген норма — бір нысанда күн сайын іске қосылатын ереже ақау туралы хабарлағаннан гөрі, дұрыс бапталмаған болуы ықтимал
- Маусымдылық — жазда жүктеменің өсуі жабдықтың тозуынан бөлінеді және жөндеу бос тағайындалмайды
Мұның бірде-бірі апаттық ережелерді алмастырмайды: ережелер минуттар ішінде әрекет етеді, талдау апталар көкжиегінде жұмыс істейді. Екі қабат та қажет және олар дәл осы тәртіппен енгізіледі.
Енгізу тәртібі
Кезеңдер дәл осы тәртіппен жүреді. Зерттеуді өткізіп жіберу — жүйені керекті деректерді бермейтін жабдыққа жинаудың ең жиі себебі.
1. Зерттеу
Паркті түгендеу: үлгілер, контроллерлер, құжаттама, әр бірліктен физикалық тұрғыда нені алуға болады, нысандарда интернет бар ма. Шығуда — бірден қолжетімдінің және сыртқы датчиктермен жабуға тура келетіннің тізімі.
2. Бір нысандағы пилот
Бір алаң және бірнеше жабдық бірлігі: монтаж, тірі контроллерде алмасуды тексеру, нормалар мен ұстау уақыттарын құжаттама бойынша емес, жабдықтың нақты мінез-құлқы бойынша баптау.
3. Ережелер және жауаптылар
Қай нысандарға кім жауапты, қандай оқиғалар кімге кетеді, не авария деп саналады, ал не жай ғана белгі. Осы жерде эскалация және бірдей оқиғаларды желімдеу бапталады, әйтпесе хабарламалар ағыны жүйені бір айда құнсыздандырады.
4. Желіге тарату
Қалған нысандар пысықталған сызба бойынша, жабдықтың жаңа түрлері — жеке алмасу модульдерімен. Әрі қарай тарих жиналады, кезең ішіндегі есептер және деректерді талдау пайда болады.
Біздің клиенттеріміз
Жабдығыңыздың мониторингін талқылайық
Бізбен дәл қазір байланысыңыз
Нысандарда қандай жабдық тұрғанын, оның қаншасы бар екенін және қандай мәселелер туралы қазір салдары бойынша ғана білетініңізді жазыңыз. Біз одан шын мәнінде не алынатынын, қай жерде сыртқы датчиктер қажет болатынын және пилотты неден бастаған дұрыс екенін айтамыз.
